Cache Memories

回顾

内存层次结构是存储设备的集合:

• 越处于顶部的存储设备容量越小，越昂贵，速度也越快，处于底部设备则相反
• 层次 k 的存储设备作为高速缓存，储存着下一层次中的一部分子集(即层次 k + 1 的存储设备的子集)

内存虽然在逻辑上是由**字节(Byte)组成的数组，但在缓存机制中，将其拆分并视作为块(Block)**的集合:

• 主存(Main Memory)：容量更大、速度更慢、更便宜。
• 高速缓存(Cache)：更小、更快、更昂贵。仅包含主存中所包含块的一个子集
• 传输单位：块是存储器层次结构中，高速缓存与主存之间来回复制的基本传输单元

工作流程示例

缓存不命中(Cache Miss)

• 请求：程序请求包含在块 4 中的字。
• 查找：缓存在其现有的块子集中搜寻该块。
• 缺失：发现块 4 不存在，此时产生一次不命中(Miss)。
• 加载：缓存要求主存储器发送块 4。
• 存储与替换：当块 4 到达缓存时，缓存会存储它。在此过程中，可能需要覆盖(替换)现有的某些块。

如果程序随后请求块 10，缓存搜寻后发现没有，则会请求内存将块 10 复制到缓存中，这同样会覆盖现有的块。

缓存命中(Cache Hit)

• 再次请求：如果程序再次需要引用包含在块 10 中的字。
• 发现：由于之前已加载，缓存搜寻后发现该块已经存在。
• 命中：此时我们说缓存命中(Hit)。
• 返回：缓存立即返回该数据，无需经历费时长的操作(如通知内存并获取块)。

---

缓存的组织和操作

定义

有一类非常重要的缓存，即所谓的高速缓存储存器。它包含在 CPU 芯片之中, 完全由硬件自动管理, 并使用快速 SRAM 存储器实现的

处于寄存器组附近的缓存的实质: 是存储主存储器中经常访问的块

因为局部性原则: 请求的大多数据都会从这个缓存中提供，而不是从这个缓慢的主存, 这只需要花费几个时钟周期

---

通用组织 (S, E, B)

要想实现高速缓存存储器完全由硬件管理, 硬件逻辑必须知道如何查找缓存中的块并确定是否包含特定块, 所以必须以非常严格且简单的方式去组织高速缓存存储器

查找逻辑可以非常简单, 所有缓存存储器都按以下方式组织:

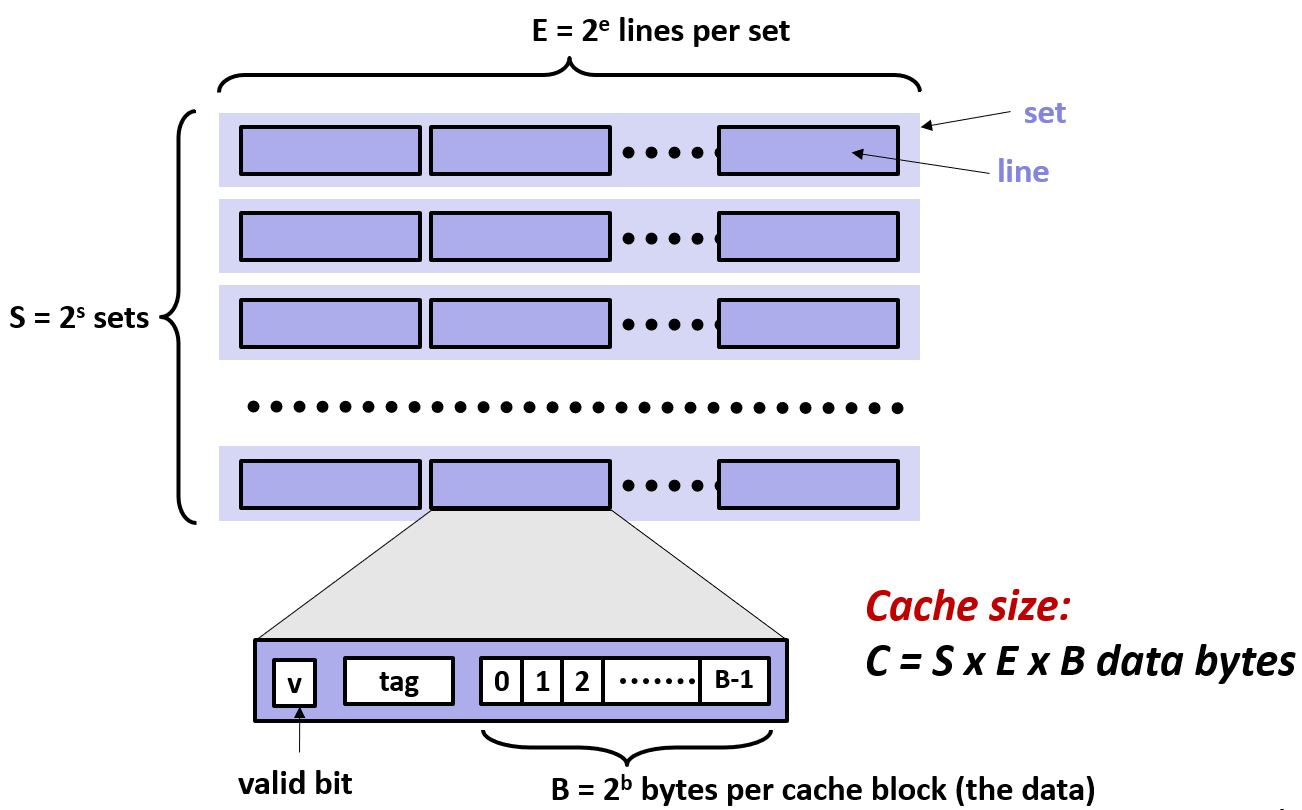

• 一个缓存由 S=2^s 组构成
• 一组都包含 E=2^e 行
• 一行由 B=2^b 字节的数据块组成

当开机时, 缓存可能只是随机比特位, 缓存中没有任何实际内容: 这些位将具有值, 要么为 1 要么为 0, 但它们实际上是随机的, 没有任何意义

于是便有个指示这些数据位和数据块(B 字节)是否实际意味着什么的有效位(valid bit)；以及称为 标记位(tag) 的附加位来帮助我们搜寻块

缓存大小(块中包含的数据字节数) C = S * E * B

---

缓存读取

访问数据时, 程序会执行一个**带着需要访问的数据的位置(地址)**指令(指令引用了主存中的一些字)

CPU 将该地址发送到缓存, 缓存便会根据这个地址查询数据, 并返回查询到数据(字)

对于 x86-64, 上述的这个地址将是 64 位地址

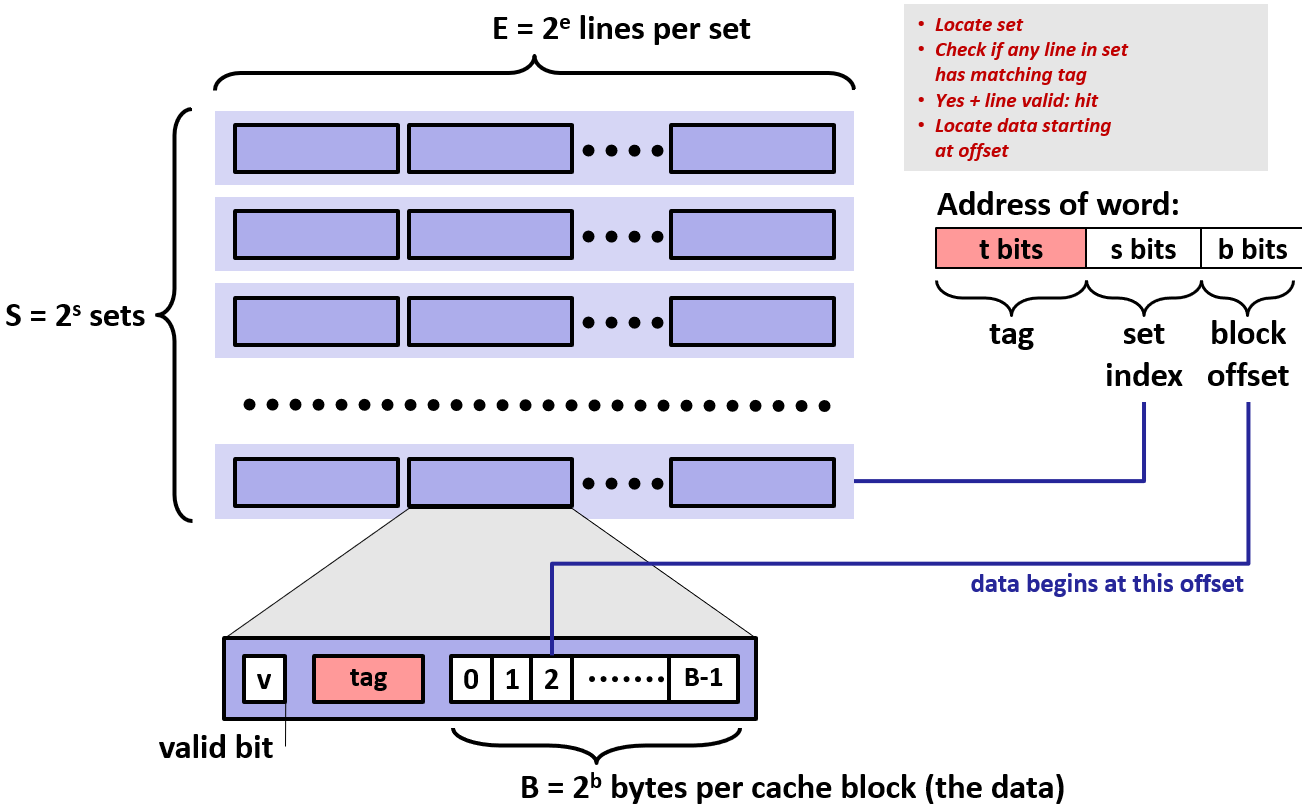

缓存的组织决定将地址划分为多个区域: s 设置的数量是每组的行数, b 是每个数据块的大小

低位的 b 个地址 用于确定块中的偏移量; 中间的 s 位整体被视为无符号整型(正整数)并作为组的集合的索引; 剩下的 t 位构成了有助于进行搜索的 标签位

这里只是将缓存视为一个关于组的数组集合, 设置的索引位为这个数组提供索引

• 提取中间 s 位作为此数组的索引: 来识别所在的组
• 提取高位 t 位作为标签位: 来从这些行中寻找匹配的标记
• 匹配到所在行后, 根据该行的有效位判断该是否有效
• 确定匹配到的行有效后, 命中, 并且该行便是唯一并且确定的
• 最后再根据低位 b 位来偏移并确定它的位置

直接映射缓存

当每组只有一行时(E=1), 缓存称为直接映射缓存(Direct Mapped Cache )

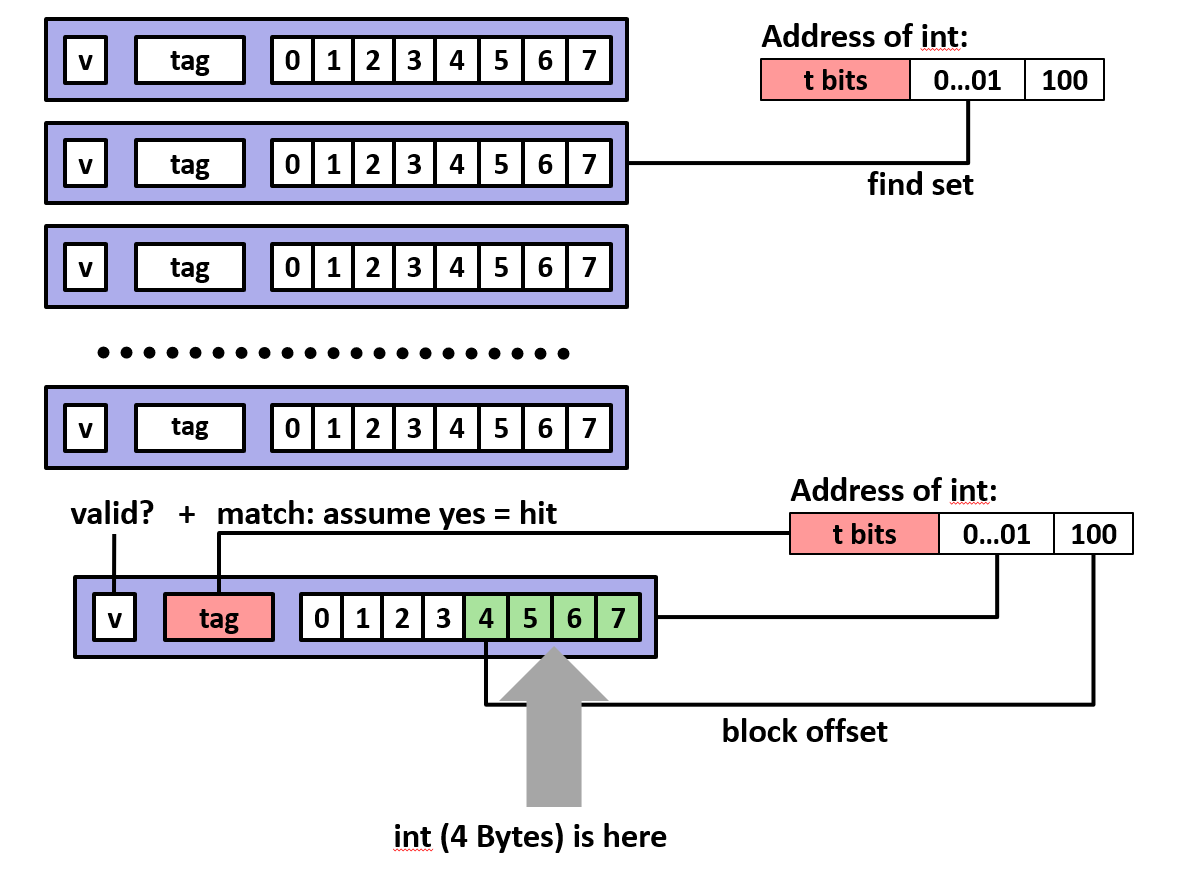

假设缓存有 S 组, 每组只有 1 行, 缓存块大小为 8 字节, 并且程序引用了数据项。

现在 CPU 感知到缓存的地址并将该地址分解为三个字段: 块偏移量 4(二进制100), 组索引是 1, 粉色表示标记位

命中

寻找到的块是在缓存中它将在这个插入的第 1 个, 然后进行标记位和有效位的比较

如果都匹配, 再查看块偏移量为 4 的地址, 并告知 4 比特就是指令引用的内容

缓存把这视作 int 格式, 将它发送回 CPU, 并将其放入寄存器中

不命中

如果标签位不匹配, 则表示未命中, 缓存必须从内存中获取相应块并覆盖旧块, 然后就可以从块中取出字并将其发送回处理器

现在让我问一个问题, 只是为了检查你是否跟上了进度:

在缓存系统中，如果发生了一次 缓存不命中(Cache Miss)，CPU 需要从主存中获取缺失的块并用其覆盖当前缓存行中的旧数据。

请问：在覆盖数据块的同时，该行对应的 标记位(Tag) 是否也必须随之更改？

当发生缓存不命中并需要从内存获取块并覆盖当前行时：

• 数据位 (Data Block) 覆盖：旧的数据块被来自主存的新块替换。
• 标记位 (Tag Bit) 覆盖：必须更改。标记位必须更新为当前请求地址的 Tag。
• 有效位 (Valid Bit) 更新：如果该位原先为 0，则必须置为 1。

无论有效无效, 只要不命中, 标签位必须更新

模拟

让我多说一点, 让我讲一个非常简单的具体例子, 关于直接映射如何工作的例子

我希望你能真正了解这是如何工作的, 但我也想说明直接映射缓存的不足及其原因, 为什么希望每组包含多行

块偏移位 (Block Offset, b=1)：

• 因为块大小 B=2 字节(即 2^1)，所以需要 1位 来表示偏移量。
• 通过这 1 位，我们可以定位块中的第 0 个或第 1 个字节。

组索引位 (Set Index, s=2)：

• 因为缓存共有 S=4 个组(即 2^2)，所以需要 2位 来作为组索引。
• 这 2 位决定了地址映射到缓存中的哪一组。

标记位 (Tag, t=1)：

• 地址中剩余的位即为标记位。在本例中：4(总位数) - 1(b) - 2(s) = 1 位。

t = 1	s = 2	b=1
x	xx	x

缓存有 4 组, 每组 1 行, 每块 2 字节大小, 也就是缓存有 8 字节。但主存有 16 字节(4位地址): 必有两个不同的内存块会争抢同一个位置。

地址跟踪 (读取，每次读取一个字节):

步骤	访问地址 (十进制)	二进制 [t ss b]	目标组 (Index)	结果	缓存状态更新 (该组的变化)	解释
1	0	[0 00 0]	组 0	不命中	"V:1, Tag:0, Block:M[0-1]"	初始有效位为 0，必须从内存加载数据块。
2	1	[0 00 1]	组 0	命中	(保持不变)	同一数据块 M[0-1] 已在缓存中，Tag 匹配且 V=1。
3	7	[0 11 1]	组 3	不命中	"V:1, Tag:0, Block:M[6-7]"	组 3 初始为空，加载包含地址 7 的块 M[6-7]。
4	8	[1 00 0]	组 0	不命中	"V:1, Tag:1, Block:M[8-9]"	冲突：组 0 已被 Tag 0 占用，但地址 8 的 Tag 是 1。发生替换。
5	0	[0 00 0]	组 0	不命中	"V:1, Tag:0, Block:M[0-1]"	抖动：刚刚存入的 Tag 1 被地址 0 的 Tag 0 再次踢出。

模拟结束后的缓存内容:

	v	Tag	Block
组0	1	0	M[0-1]
组1
组2
组3	1	0	M[6-7]

更高关联性 (E 值)

在此期间缓存里的 组 1 和 组 2 全是空的, 明明有地方却因为规则限制必须互相伤害。

如果多个常用的地址正好映射到同一个组，它们会不断地互相覆盖。即使缓存整体还有大量空闲空间，不命中率依然很高。

所以这就是为什么缓存需要具有更高的关联性, 更高的 E 值的原因

---

E 路相连高速缓存

对于 E 的值大于 1 的情况, 缓存称为E 路相连高速缓存(E-way Set Associative Cache )。

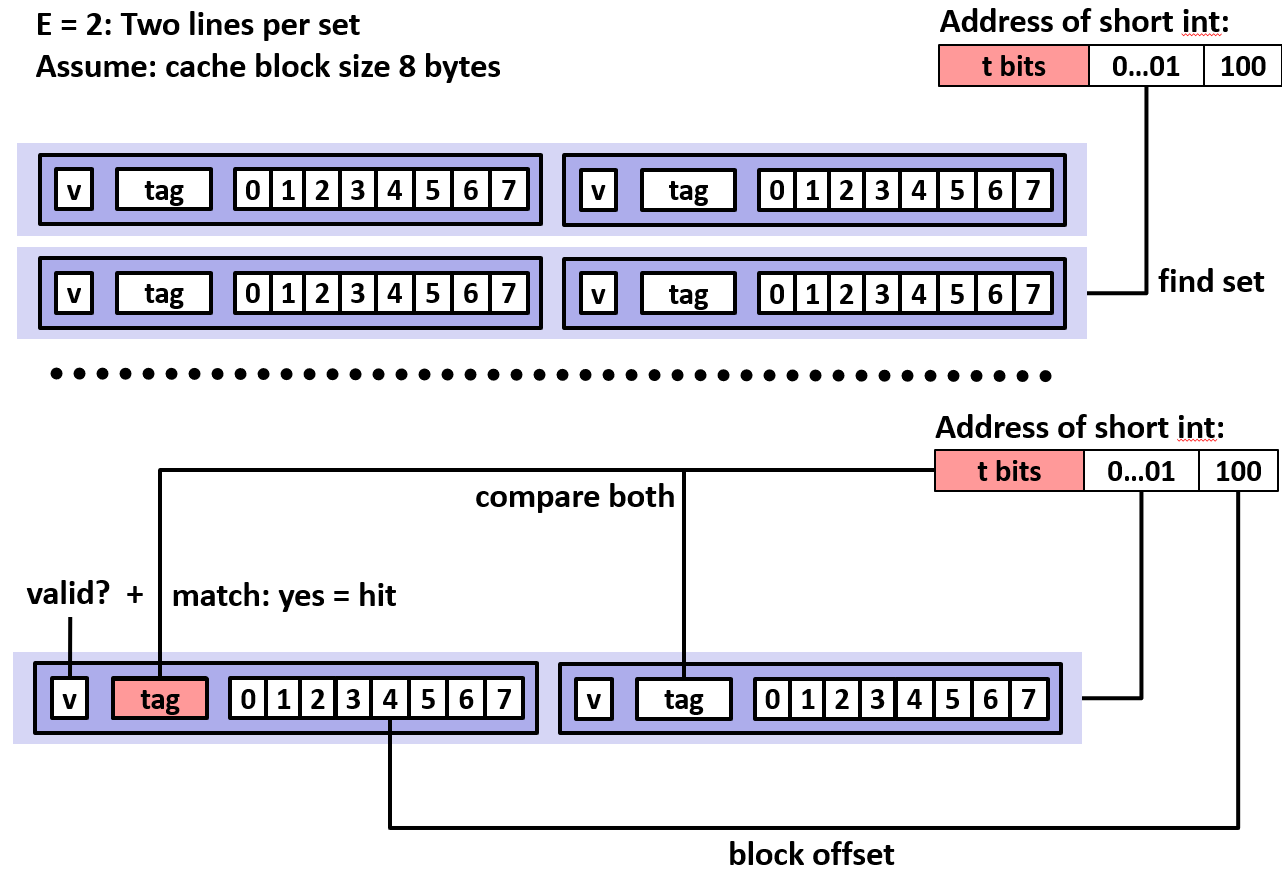

假设缓存有 S 组, 每组有 2 行, 所以是两路组相联缓存。并且假设被提供了具有以下形式的地址

缓存提取组索引, 找到在第一组内, 再寻找从区块内的偏移量 4 开始的字

现在开始并行搜索, 搜索标记位, 在每组的两行中搜索匹配的标签位: 如果得到匹配的标记位和有效位就是缓存命中

一旦确定匹配, 就检查组偏移位: 现在正在访问一个短整型, 因此 4 是该区块内的偏移量

---

全相联高速缓存

这里存在比较检查的硬件逻辑: 因为随着关联性的增加, 逻辑电路变得越来越昂贵, 就像在做某种二叉树搜索一样

当要求电路特别便宜, 那么只能存在一个组, 称之为全相联高速缓存(Fully Associative Cache)

性能

虽然只有"1组"，但这个组里有所有的位置: 这个"超级大组"像一个公共大澡堂，谁来都有位子坐，不需要对号入座

现在任何一个块可以存在于任何地方, 放置一个块, 不存在任何限制

最高：全相联	"S=1	E=很大"	完全不打架。任何块可以放进任何位置。	最低	极高 (昂贵)
中等：组相联	"S=4	E=4 (示例)"	小规模打架。只能在对应的组里的 4 个位置里抢。	较低	适中
最低：直接映射	"S=4	E=1 (示例)"	疯狂打架。每个地址只有一个位置，非此即彼。	最高	极低

代价

在软件级别的缓存(如数据库缓存或 Web 缓存)中经常看到它，但在实际的底层硬件电路设计中，全相联缓存是非常罕见的，实现它的代价太高了。

因为硬件实现的复杂性: 全相联缓存要求硬件能够同时并行比对成百上千个标签位，这会消耗巨大的电量和芯片面积。

虽然降低关联性(比如使用 2 路或 4 路组相联)会带来一点点性能损失, 但为了这点性能提升而去增加极高的硬件复杂度是不值得的。

因此，硬件设计往往在关联性和复杂度之间寻找一个平衡点。

稍后我们研究虚拟内存时, 会有一些这样的系统

在虚拟存储器系统中, DRAM 作为存储在磁盘上的数据的高速缓存

如果在 DRAM 上有一个缓存, 但未命中, 则必须转到磁盘, 这个耗时是非常巨大的

所以拥有比较复杂的搜索算法是值得的。特别是在虚拟存储器系统中, DRAM 实现了完全关联的高速缓存, 其中来自磁盘的块可以存储于任何地方。

当我们学习虚拟内存时, 会更深入的了解此内容, 无疑, 你会在真实的系统中看到它。

现今数目在快速增加, 因为特征尺寸在减少, 设计人员可以负担得起更昂贵的硬件

我所知道的最大的关联性是 Intel 系统, 是 16 路组相联 L3 三级缓存, 其他的大多是 8 路组相联, 这就是现在最先进的组数大小

现代

在 16 路后，进一步增加路数带来的命中率收益已经非常微小，不值得为此增加芯片面积。

2026 的顶级 CPU在 L3 缓存 的关联性上并没有盲目追求更高, 而是保持在 12 路到 16 路 之间

• AMD: AMD的 3D V-Cache 技术不再是在平面上增加缓存，而是通过垂直堆叠的方式，在 CPU 核心上方直接加盖一层缓存“大楼”。

• Intel: Intel 也在其最新的 Nova Lake 架构(2026)中引入了类似的 bLLC (Big Last Level Cache) 技术，旨在通过超大容量的缓存来对抗 AMD。

规格参数	2015 年顶级水平 (如 Haswell/Skylake)	2026 年主流水平 (如 Nova Lake / Zen 5)
L3 缓存容量	2MB ~ 20MB	32MB ~ 192MB (通过 3D 堆叠)
L3 关联性	12 路 / 16 路	12 路 / 16 路 (保持稳定)
L2 缓存容量	256KB 每核心	1MB ~ 4MB 每核心 (L2 增长极快)
L2 关联性	8 路	16 路 (L2 的关联性有所提升)

---

提问

CPU 每次向缓存请求数据时，是必须说明要多少位，还是缓存自动知道要返回多少?

实际上, 而我并不知道具体细节。这可能是一个, 它总是一个 64 位, 然后处理器提取当前比特位

我实际上不知道那个细节, 但它要么在请求中, 要么处理器解析标准大小。我们假设缓存知道返回的大小

如果一组里有多行且都满了，新数据进来时，硬件怎么决定踢走哪一行？

• 核心算法：LRU (Least Recently Used，最近最少使用)。

• 逻辑依据: 利用逆向局部性原理。如果一个块很久没被用了，那么预测它未来也不太会被用到。

• 实现细节: 硬件会维护类似“虚拟时间戳”的位，记录每一行的访问先后。

• 必做动作: 如果被踢走的行(受害者行)数据被修改过，必须先**写回(Write-back)**内存。

有很多不同的算法, 最常用的算法是最近最少使用策略。根据局部性原则, 你希望将缓存中的块将被尽可能多次的使用

逆着局部性原则思路来思考, 如果一个块长时间不被引用, 在不久的将来, 它也不太可能会被引

你只是跟踪, 我没有说那里需要额外的位。类似于在排序中, 保持虚拟时间戳, 但这只是你做这件事的常规方式: 只是尽量保持最常访问的块

块的大小（Block Size）是怎么定的？为什么不做得极大或极小？

先确定块的大小, 然后再确定关联性, 一旦确定了关联性就可以确定组的数量, 最后决定所期望的缓存的大小

• 设计初衷: 利用空间局部性。取回一个块时顺便把邻居也带回来，分摊访问内存的高昂成本。
• 太小: 无法有效利用空间局部性，频繁发生不命中，访问内存的成本无法被“摊销”。
• 太大: 搬运一个超大块的时间太长，会卡住系统。缓存总容量有限，块太大意味着能放的块数量变少，容易引发冲突

维度	块太小 (Small Block)	块太大 (Large Block)
空间局部性	利用率低。刚读完一个字，下一个字可能就在另一个块里，导致再次 Miss。	利用率高。 搬运一次就能带回周围一大片数据。
摊销成本	差。去一趟内存只带回一点数据，性价比极低。	好。 访问内存的开销被块内多个字节“摊销”了。
缺失惩罚	惩罚小。传输时间短，系统很快就能恢复。	惩罚大。 搬运一个巨型块需要很长时间，总线会被占满。
缓存空间利用	灵活。总容量一定时，块越小，能存的块（身份）越多。	僵硬。 块太大占用了太多物理空间，导致能存的块变少（冲突增加）。

块的大小是由内存系统的设计决定的, 这是内存系统的固定参数

当 Intel 设计师决定将缓存存储器放在他们的处理器上时, 他们决定了块大小为 64 字节

基本上所有这些: 行数的数量和容量大小; 每组的行数是固定的高级设计参数。缓存的大小是高级设计参数

在目前的硬件设计中，发生不命中且对应的组已经满了，是如何选出块的？

如何在一组中有多行时, 确定哪些将被覆盖: 你应该尝试选择最近最少使用的行, 最近没有访问过的行很适合替换

因为由于这种逆向局部性原理的正确性, 它们最近没有被引用, 它们将来不会被引用的可能性也很大

---

两路组相联高速缓存模拟

缓存有 2 组, 每组 2 行, 每块 2 字节大小, 缓存仍是 8 字节大小; 主存有 16 字节。

t = 2	s = 1	b=1
xx	x	x

地址跟踪 (读取，每次读取一个字节):

步骤	访问地址 (十进制)	二进制 [t ss b]	结果	目标组 (Index)	缓存状态更新(行0的变化)	缓存状态更新(行1的变化)	解释
1	0	[0 00 0]	组 0	不命中	V=1, T=00, M[0-1]	V=0	初始为空，加载块 M[0-1] 到组 0 的第一个空行。
2	1	[0 00 1]	组 0	命中	(保持不变)		地址 1 就在刚刚加载的块 M[0-1] 中，Tag 匹配。
3	7	[0 11 1]	组 3	不命中	V=1, T=01, M[6-7]	V=0	地址 7 的 Index 是 1。加载 M[6-7] 到组 1 的第一个空行。
4	8	[1 00 0]	组 0	不命中	V=1, T=00, M[0-1]	V=1, T=10, M[8-9]	关键点：组 0 虽有数据，但由于 E=2，还有一个空行。无需覆盖，直接存入。
5	0	[0 00 0]	组 0	命中	(保持不变)		区别所在：地址 0 的块还在行 0 里，没有被地址 8 踢走。

模拟结束后的缓存内容:

	v	Tag	Block
组0	1	00	M[0-1]
	1	10	M[8-9]
组1	1	01	M[6-7]
	0

---

写操作

层次结构中是向上移动的, 在缓存中创建数据的子集(进行子设置), 所以数据有多个副本: L1、L2、L3、主存储器、磁盘

写命中

对当对在缓存中的块内的数据字进行写操作, 有 2 种情况:

直写

立即将该块写入内存便是直写: 内存访问是非常费时的, 所以这是耗费高的写方式

我们有一个这么大的块, 我们正在更新它的一小部分, 我们可以进行更新, 然后立即将其刷新到内存中, 因此, 内存始终保持着缓存的镜像

写回

每一行缓存(Cache Line)不仅仅存数据，它还包含了几项必须的管理信息：

有效位 (Valid)	脏位 (Dirty)	标记位 (Tag)	数据块 (Data Block)
1 bit	1 bit	t bits	B bytes (如 64 字节)

脏位(Dirty Bit) 是缓存行的一个状态位: 0 (Clean)：缓存与内存一致, 1 (Dirty)：缓存已被修改，比内存"新"。

在高效的缓存设计中，CPU 修改数据时只改缓存，不改内存，以节省时间。但这引出了替换时的补偿逻辑(当某一行被选中准备替换时)：

• 检查脏位：如果为 0：直接丢弃，覆盖新数据; 如果为 1：执行写回。
• 写回动作：将该行的数据（“其”）同步到内存对应的地址。
• 完成替换：内存更新后，再载入新的数据块。

写不命中

当进行一个写操作: 但写的字不包含在缓存中的任何块中, 便发生了写不命中

写分配

即使没有命中, 也会从主存中把该地址所在的整个块加载到缓存中。然后在缓存中修改这个块。

优点: 利用了时间局部性。如果之后还要读/写这个地址，它已经在缓存里了（变成命中）。

这种做法和"读不命中"的逻辑是对称的: 先加载，后操作。

非写分配

不要分配新行, 不管缓存，直接写内存: 直接将数据绕过缓存，写入主存。

优点: 如果只是想一次性写入大量数据，且以后再也不读它，这种方法更省事。

组合

典型的组合有: "直写 + 非写分配"; "写回 + 写分配"

对于非专业设计人员，不必纠缠于所有实现细节。为了方便理解，建议你统一采用以下最简组合模型：写回 (Write-back) + 写分配 (Write Allocate)

• 遇到写命中: 只改缓存，标记为“脏”（Dirty），等到该行被踢出时才写回内存。
• 遇到写不命中: 在缓存里挤出一个新条目，把内存里的块拉进来，就在缓存里改。

尽可能把所有事情都留在缓存里解决，直到缓存满了要替换时, 再去碰缓慢的内存/磁盘。

---

层次结构

假设在一个真实的系统中, 只有一个缓存: 但在实际系统中, 会存在多个缓存

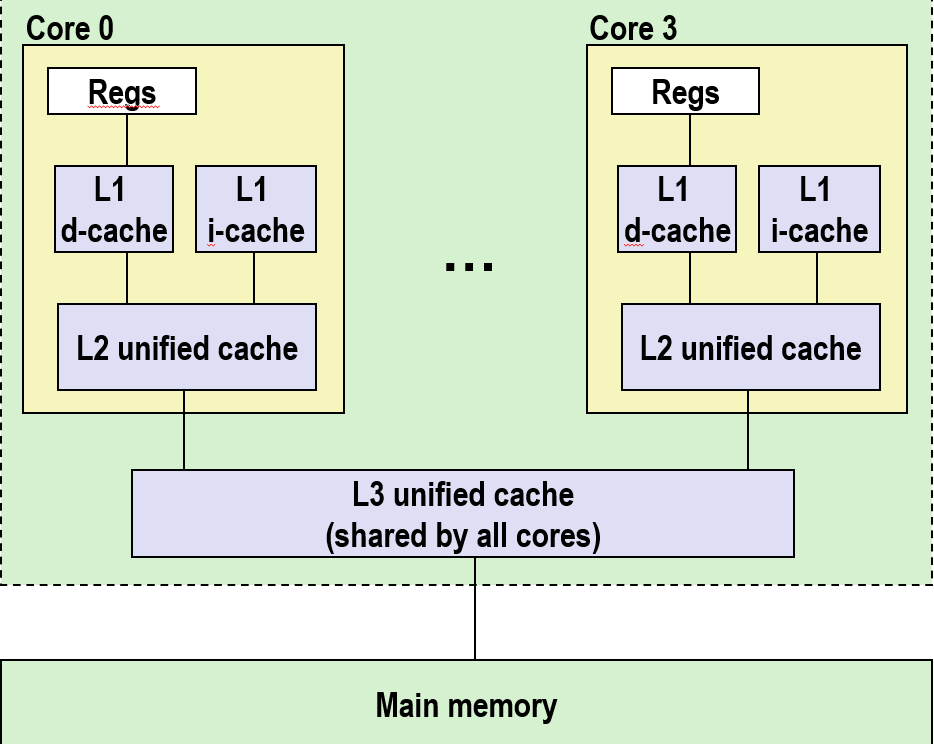

现代核心 i7 拥有来自英特尔的良好架构: 包含多个处理器核心

	L1 i-cache	L1 d-cache	L2 统一的高速缓存	L3 统一的高速缓存
容量	32KB	32KB	256kb	8MB
关联性	8路	8路	8路	16路
访问	4 个周期	4 个周期	10 个周期	40-75 个周期
块大小	64字节	64字节	64字节	64字节

所有不同层级的缓存的块大小都为 64 字节

L0

桌面系统通常有 4 到 8 个核心。服务器系统则需要处理更庞大的任务，所以通常有 8 到 12 个（甚至 2026 年有的服务器已达到 128 核以上）

这些处理器内核可以并行执行不同的程序指令, 自己的独立指令流

并且每个处理器内核可以包含通用寄存器, 其在高速缓存层次结构中为 0 级

L1

为了让 CPU 能同时读取指令和数据，互不干扰: 将 L1 高速缓存拆分为 i 和 d

• i-cache (Instruction Cache)：指令缓存(专门存指令: 程序代码)。
• d-cache (Data Cache)：指令缓存(专门存数据: 变量、数字等)。

这些是相当小的 32k 字节, 是八路组关联的, 并且可以在极少的时钟周期内访问它们

L2

比 L1 大一些, 但仍然是相当小的 256k 字节, 相同的关联性, 延迟稍高(10 个周期), 通常也是每核独

在 L2 缓存包含数据和指令的意义上, 它是统一的: 不再区分指令和数据，混在一起存。

L3

从 L0 到 L2 的一切都在芯片的单核心内。在芯片上, 在所有内核外部并由所有内核共享的是L3 统一缓存

其大小 8 兆字节和 16 路组相联, 访问时间大约为 40 到 75 个周期

未命中时的流程

如果在 L1 中出现未命中, 则 L1 感知到, 然后尝试向 L2 发送请求以尝试在 L2 中查找数据

由于 L2 稍微大一点, 又或许数据还没有从 L2 中刷新: L2 无法找到它, 它会向 L3 发送请求, 以查看它们是否可以在 L3 中找到数据

如果 L3 中也找不到它, 那么它就会放弃, 它会从芯片到内存中消失

---

缓存性能指标

不命中率

最常见的考虑缓存的性能方法是使用称为**未命中率(Miss Rate)**的指标: (在缓存中找不到内存引用的次数 / 访问次数) = 1 - (找到内存引用的次数 / 访问次数)

正常工作缓存来说的未命中率必须非常低: 由于局部性原则, 未命中率很低

L1 典型位 3-10%。对于L2来说可能非常小 (例如，< 1%)这取决于大小等

命中时间

**命中时间(Hit Time)**是在缓存中寻找到一个命中所需的时间(搜索然后访问标记位, 确定该项是否在缓存中, 然后将高速缓存中的一行传送到处理器所需时间),

查找排序确定有一个命中, 然后返回值: 在 intel 系统中, L1 会花费 4 个时钟周期, L2 为 10 个时钟周期

未命中处罚

当 CPU 在当前层级的缓存中找不到数据时，必须向更低层级的存储索要数据。由此产生的额外等待时间，被称为未命中处罚 (Miss Penalty)。

未命中处罚就是从内存取回数据所花的时间, 是所知道的所有延迟的之和: 内存响应请求所花费的时间; 数据通过总线返回缓存所需的时间等

• 主存(DRAM)惩罚：通常需要 50-200 个时钟周期。

• 磁盘(Disk/SSD)惩罚：飙升至 数万甚至数百万个周期。

虽然内存容量在变大，但延迟缩减的速度远跟不上 CPU 频率的提升。因此，以 CPU 周期来衡量，这个惩罚数值实际上在增加。

你总是要付出命中时间, 你应该在这部分尽力做到最好。但是, 如果你有一个未命中, 那么你需要花费命中时间

---

命中与不命中

系统的性能对未命中率非常敏感, 命中和不命中之间的巨大差异。如果只有L1和主存储器:

• 高速缓存命中时间为1个周期, 不命中处罚为100个周期, 这是100倍
• 比如 99% 命中率的平均访问时间是 97% 命中率的两倍
  • 97% 命中的平均访问时间: 1 周期 + 0.03 * 100 周期 = 4 周期
  • 99% 命中的平均访问时间: 1 周期 + 0.01 * 100 周期 = 2 周期

这就是为什么使用不命中率而不是命中率:

• 如果使用命中 97% 和 99% 看起来只差了 2%。
• 但从 CPU 的视角看，它们的性能表现却是天差地别的(相差 2 倍)

---

意义

为什么

缓存就都是自动执行的, 是由硬件构建的, 一切都在硬件中自动在幕后执行: 不存在所谓的可见指令集去允许操作缓存和组装机器代码程序

对缓存的工作方式有一个大概的了解, 就能编写缓存友好的代码, 让最常见的情况运行得更快: 把注意力集中在核心函数里的循环上

从某种意义上说, 你的代码会比缓存不友好的代码具有更低的未命中率 你应该专注于使得更常用的部分更加快一点, 不要把时间花在那些代码不能很快执行的代码上

尽量减少每个循环内部的缓存不命中数量 对局部变量的反复引用是好的 (时间局部性) 步长为1的引用模式是好的 (空间局部性)

要点: 我们对局部性的定性概念是通过对高速缓存的理解来量化的

怎么做

略外循环中发生的事情, 只关注内循环中的代码

如果有嵌套循环, 可以忽略外循环中发生的事情, 只关注内循环中的代码。 现在要做的是尽量减少内循环中的未命中: 因为它是执行最多的循环

对于时间局限性来说, 多用局部变量(重复引用变量)

如果声明一个局部变量, 编译器可能将它放在寄存器中; 但如果正在引用全局变量, 编译器不知道发生了什么, 因此它无法将该变量的引用放入寄存器中

如此重复引用存储在堆栈中的局部变量是好的, 因为那些将变成寄存器访问, 你永远不会去内存取回数据, 逐元素的访问数组是有利的 由于块的存在, 它们是有利的

对于空间局部性来说, 坚持步长为 1 的引用"

缓存是以块(通常为 64 字节): 当访问 a[0] 未命中时，硬件会把 a[0] 到 a[7](假设每个元素 8 字节)整块搬进缓存, 接下来的 7 次访问都是命中。

如果在做步长为 2 的引用, 你只会命中剩下的字, 所以你会得到一半的命中率, 也就是加倍的未命中率

---

缓存的性能影响

我们将研究缓存对代码的性能影响, 为什么你需要知道这些事情, 以及他们会造成的影响

记忆山

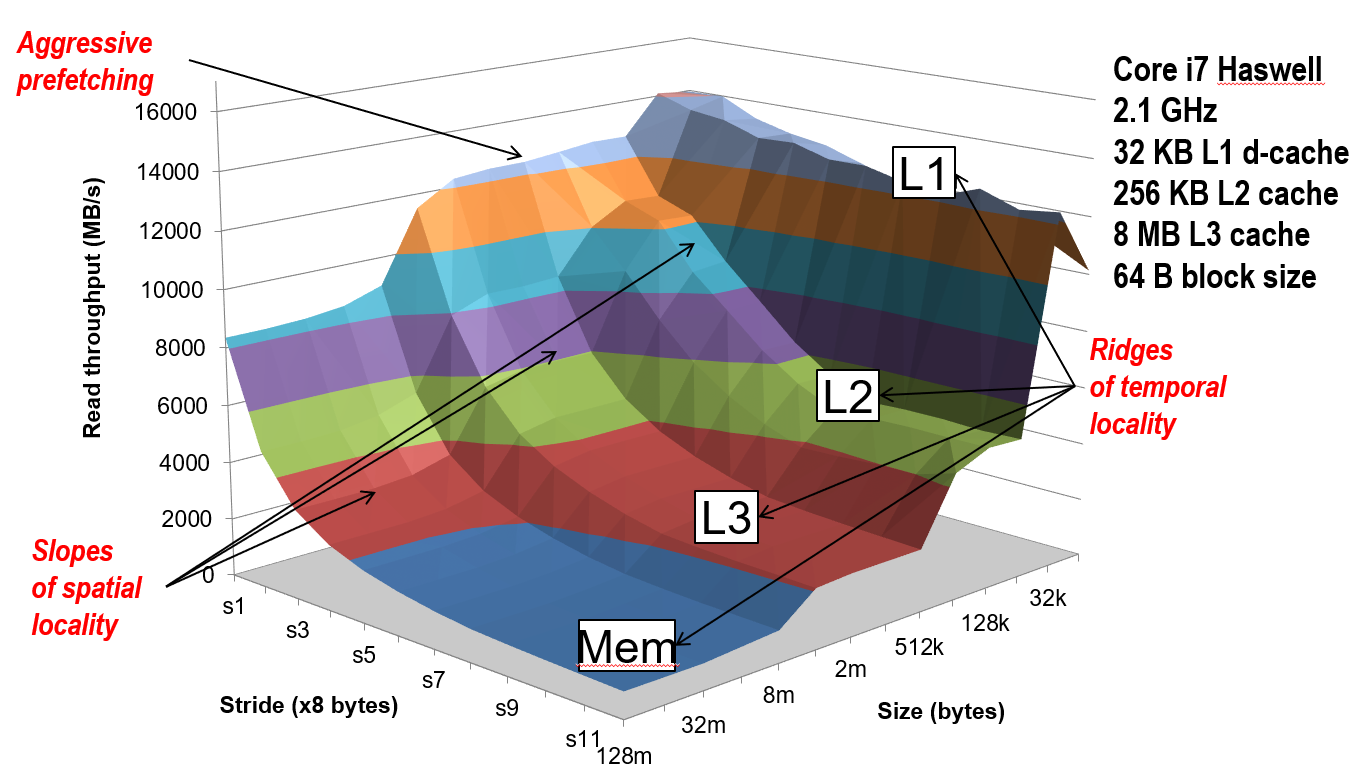

存储器山是一种表征内存系统性能的紧凑方式。作为空间和时间局部性的二维函数测量的读吞吐量。

存储器山描绘了一种称为读吞吐量或读带宽(每秒从内存读取的字节数MB/s)的衡量标准

有一个非常有趣的函数, 实际上绘制在教科书的封面上, 我们称之为存储器山 我从 90 年代卡内基梅隆大学的名叫汤姆史翠克的研究生那里了解到这个, 他提出了这个概念

刚才说过如果它正在做步长为 1 的引用, 那是缓存友好的; 如果一遍又一遍地访问同一个变量, 那也是缓存友好的

如果有一个循环正在逐个从一个双精度 double 类型的数组中读取这些元素: 读吞吐量是执行该任务的每秒兆字节数

在存储器山图上表示为读取吞吐量, 作为该循环中的时间和空间局部性的函数

从某种意义上说, 储存器山考虑程序中的各种局部性选项或特征, 将该存储系统的性能在该范围内作为二维函数绘制出来 从某些角度来说, 存储器山就像指纹一样, 每种系统都有自己独特的记忆山

测试函数

通过改变数组大小(Size)和访问步长(Stride)调用测试函数来量化缓存层次结构的性能:

实验步骤

• 运行一次 test() 预热缓存: 将目标数据从主存搬运到各级高速缓存(L1, L2, L3)中。
• 正式测量：再次运行 test() 并记录执行时间。
• 计算吞吐量：将耗时转换为 MB/s(每秒读取的兆字节数)。

步长越大, 访问速度越慢, 当步长超过缓存块的大小，性能跌至内存访问速度:

• 步长 = 1：顺序访问每一个元素（0, 1, 2, 3...）。空间局部性最好，缓存命中率最高。
• 步长 = 2：间隔访问（0, 2, 4, 6...）。由于缓存块（Block）的浪费，未命中率会翻倍，吞吐量减半。

数组大小(元素数量)决定了数据会落在哪个缓存层级:

• 小数组：完全适配 L1 缓存，吞吐量极高。
• 中数组：超出 L1 但适配 L2/L3，性能阶梯式下降。
• 大数组：超出所有缓存，必须访问 DRAM (主存)，速度最慢。

long data[MAXELEMS];  /* 全局待遍历数组（由双字/double组成） */

/**
 * test - 测量内存吞吐量核心函数
 * @elems: 参与遍历的元素数量（决定了工作集大小）
 * @stride: 访问步长（决定了空间局部性）
 */
int test(int elems, int stride) {
    long i, sx2=stride*2, sx3=stride*3, sx4=stride*4;
    long acc0 = 0, acc1 = 0, acc2 = 0, acc3 = 0; // 四个独立的累加器
    long length = elems, limit = length - sx4;

    /* 主循环：使用 4x4 循环展开 (Loop Unrolling) */
    for (i = 0; i < limit; i += sx4) {
        acc0 = acc0 + data[i];           // 第一次扫描
        acc1 = acc1 + data[i+stride];    // 第二次扫描（并行）
        acc2 = acc2 + data[i+sx2];       // 第三次扫描（并行）
        acc3 = acc3 + data[i+sx3];       // 第四次扫描（并行）
    }

    /* 扫尾循环：处理剩余不足 4 个步长的元素 */
    for (; i < length; i++) {
        acc0 = acc0 + data[i];
    }
    return ((acc0 + acc1) + (acc2 + acc3));
}

而且为了突出我想告诉你们的, 而这是我们不需要知道的, 所以不打算详细讨论这个问题

这实际上就是我如何制作出书本的封面, 为了利用 intel 处理器内部的并行性

上述代码中采用了 4x4 展开，这是一种重要的代码优化技术：

• 目的：利用 Intel 处理器内部的多个并行功能单元（如多个加法器/访存单元）。

• 逻辑：通过定义四个独立的累加器（acc0 到 acc3），打破了数据依赖。CPU 可以同时发起四次内存读取请求，并行处理，从而测得硬件的真实极限带宽。

• 原理：这与此前提到的利用超标量处理器的流水线并行性完全一致。

山脉形象

存储器山是多级存储层次结构中 时间局部性 与 空间局部性 共同作用的量化体现。

我们所做的是, 我们称这个测试函数具有不同大小的 elems 和 stride

我们评测性能, 得到了这幅美丽的图, 这个美丽的函数, 对我来说它是美丽的, 我不知道它对你们来说是否依然美丽

Z 轴代表读取吞吐量 (Read Throughput): 范围从 2,000 MB/s(内存速度)到 16,000 MB/s(L1 速度)。程序员应尽量让代码处于“山顶”。

X 轴代表步长 (Stride): 随着步长增加，空间局部性减少。当步长达到 8（即 64 字节，一个 Cache Line 的大小）时，因为此时每次访问都会发生一次不命中, 性能曲线会变平

Y 轴代表工作集大小 (Working Set Size / Elems): 随着 Size 增加，时间局部性减少。层次结构中的可以容纳数据的缓存越来越少, 数据逐渐超出 L1、L2、L3 的容量。

所以作为程序员你应该想办法在这里, 做你认为该做的: 良好的空间局部性, 良好的时间局部性

因为你可以达到每秒 14GB 的速度, 来衡量一致的吞吐量; 你不想在读取内存时, 每秒只有大约 100 MB

从内存中读取数据和从缓存的某些部分读取它,这两者之间的区别是巨大的, 极大的

图中那些水平平坦的阶梯（山脊线）代表了各级缓存的性能界限, 是时间局部性山脊 (Temporal Locality Ridges)：

• L1 山脊：最顶部的平原，数据完全驻留在 L1 缓存中。
• L2 山脊：第一级台阶，数据超出了 L1 但能放入 L2。
• L3 山脊：第二级台阶，数据超出了 L2 但能放入 L3。
• 主存平原：底部的平地，所有数据必须从 DRAM 读取。

当固定数组大小（站在某个高度）并增加步长时，会从空间局部性斜坡 (Spatial Locality Slopes)滑下：

• 步长每增加一倍，吞吐量几乎减半。一旦步长 > 8（64字节），斜坡消失。
• 因为每个块里的数据只读一个字就走了，块的预加载收益归零。

硬件预取 (Hardware Prefetching)是一个“整洁”的发现：当 Stride = 1 时，即使数据量超出了 L2 的容量，性能依然能长时间维持在 L2 的速率。

• 原理：Intel 处理器的硬件逻辑会自动识别“步长为 1”的访问模式。
• 动作：硬件推测你很快会用到后面的块，于是提前将数据从 L3 搬运到 L2。
• 结果：原本应该在 L3 运行的代码，被硬件“强行”提速到了 L2 的水平。

---

重新排列循环

程序的空间和时间局部性可以通过几种不同的方式改善, 改善空间局部性的一种方法是重新排列循环

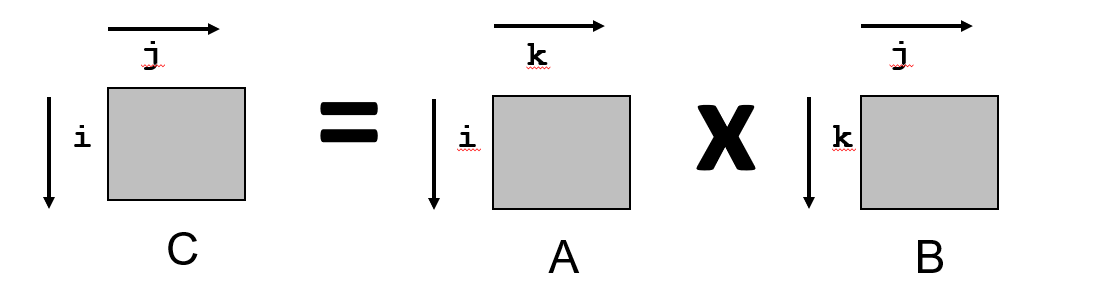

以下代码通过做 N x N 矩阵相乘填满结果矩阵 C, 其中 i 指向行, j 指向列

矩阵元素是双精度浮点数 (8 字节), 每个源元素读取N次, 每个目标计算总计N个值, 总操作(O^3)

/* ijk */
for (i=0; i<n; i++)  {
  for (j=0; j<n; j++) {
    sum = 0.0; // 变量和保存在寄存器中
    for (k=0; k<n; k++)
      sum += a[i][k] * b[k][j];
    c[i][j] = sum;
  }
}

---

块大小	32 B	对4个双精度浮点数来说足够大
矩阵维数(N)	很大	近似 1/N 为 0.0
高速缓存	不够大	无法容纳多行

并需要不关心 c, 因为它不在内循环中, 所以只需忽略它

/* ijk */
for (i=0; i<n; i++)  {
  for (j=0; j<n; j++) {
    sum = 0.0;
    for (k=0; k<n; k++)
      sum += a[i][k] * b[k][j];
    c[i][j] = sum;
  }
}

/* jik */
for (j=0; j<n; j++) {
  for (i=0; i<n; i++) {
    sum = 0.0;
    for (k=0; k<n; k++)
      sum += a[i][k] * b[k][j];
    c[i][j] = sum
  }
}

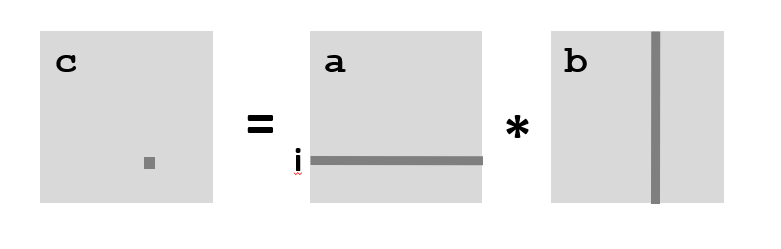

注意到 i, j, k 实现内部循环正在对列 a 进行行方式访问, 也就是在内存里挨个往后读, 并且列优先访问数组 b 。

假设一个缓存块能存 4 个元素，那么只有读第一个元素时会"不命中"，剩下的 3 个都在块里，直接"命中"。

对 a 来说，每四次访问一次未命中: 第一个引用将错过, 然后接下来的三个将被命中, 在那之后的下一个引用将命中到一个新的块。

但由于 b 的访问模式是列式的, 都要在内存里大跳到下一行去。因为步长太大，每次对 b 的引用都会丢失, 发生"不命中"

a 的不命中率是 0.25, b 是 1.0, 每一次循环平均就要发生 1.25 次不命中(0.25 + 1.0)

---

/* kij */
for (k=0; k<n; k++) {
  for (i=0; i<n; i++) {
    r = a[i][k];
    for (j=0; j<n; j++)
      c[i][j] += r * b[k][j];
  }
}

/* ikj */
for (i=0; i<n; i++) {
  for (k=0; k<n; k++) {
    r = a[i][k];
    for (j=0; j<n; j++)
      c[i][j] += r * b[k][j];
  }
}

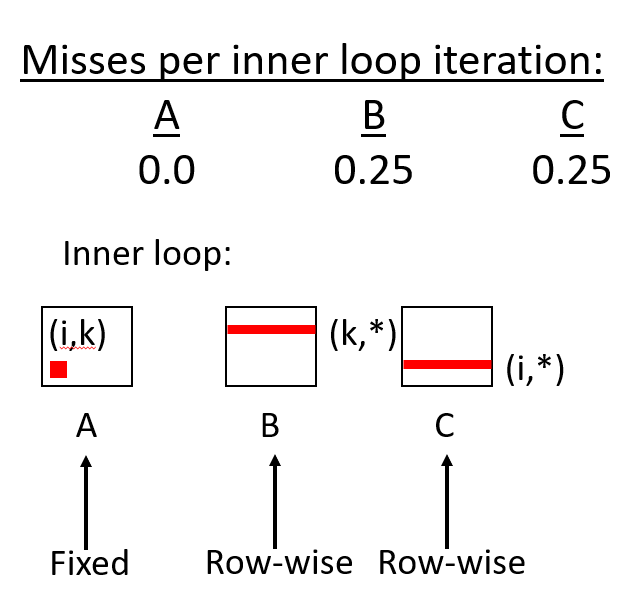

数组 b 访问的是 b[k][j]。因为 j 在变, 所以是在横着读 b 的一行。这是步长为 1 的顺序访问

数组 c 访问的是 c[i][j]。因为 j 在变，也是在横着写 c 的一行。这也是步长为 1

数组 a 那个 r = a[i][k] 被提到了最内层循环的外面: 在整个 j 循环跑完之前，CPU 只需读一次 a[i][k] 并存在寄存器 r 里就行了。不用在内层反复去访问 a。

数组 b 和 c 都是每 4 次存取才错 1 次, 每次循环平均就要发生 0.5 次不命中

---

/* jki */
for (j=0; j<n; j++) {
  for (k=0; k<n; k++) {
    r = b[k][j];
    for (i=0; i<n; i++)
      c[i][j] += a[i][k] * r;
  }
}

/* kji */
for (k=0; k<n; k++) {
  for (j=0; j<n; j++) {
    r = b[k][j];
    for (i=0; i<n; i++)
      c[i][j] += a[i][k] * r;
  }
}

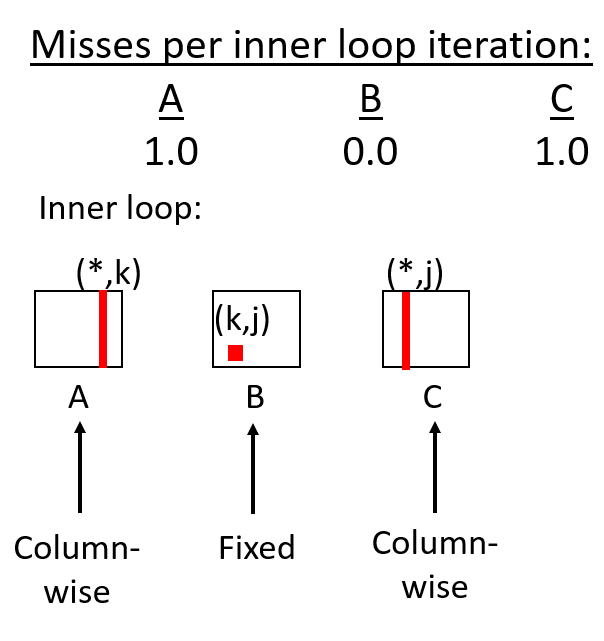

数组 a 访问的是a[i][k], 数组 c 访问的是c[i][j]。因为最内层变动的是行索引i，这意味着在垂直地跨行读取

结果：在C语言这种行优先存储的系统里，‘垂直跳跃′意味着步长（Stride）巨大。你每读/写

数组 a 和 c 每次访问都换行，次次都不命中，也就是1.0次不命中, 每次迭代平均有2.0 次不命中

---

// ijk (& jik):
// 2 loads, 0 stores, misses/iter = 1.25
for (i=0; i<n; i++) {
  for (j=0; j<n; j++) {
   sum = 0.0;
   for (k=0; k<n; k++)
     sum += a[i][k] * b[k][j];
   c[i][j] = sum;
 }
}

// jki (& kji):
// 2 loads, 1 store, misses/iter = 2.0
for (j=0; j<n; j++) {
 for (k=0; k<n; k++) {
   r = b[k][j];
   for (i=0; i<n; i++)
    c[i][j] += a[i][k] * r;
 }
}

// kij (& ikj):
// 2 loads, 1 store, misses/iter = 0.5
for (k=0; k<n; k++) {
  for (i=0; i<n; i++) {
    r = a[i][k];
    for (j=0; j<n; j++)
      c[i][j] += r * b[k][j];
  }
}

可以看到 i, j, k 和 j, i, k 平均有 1.25 次未命中; k, i, j 有 0.5 个未命中; j, k, i 有 2 个未命中

看起来 k, i, j 及其兄弟是最好的选择, 唯一的区别是 k, i, j 有这个额外的储存

最内层代码 c[i][j] += r * b[k][j] 实际上包含了两步：把 c[i][j] 读出来; 把加法结果写回 c[i][j]

因此可能存在一个问题: 比起之前的版本，这里多了一个"写"的动作，会不会反而变慢了(即创造的是减慢速度)

在任何类型的存储系统权利系统中都证明了这一点: 处理读操作更容易

写操作比读取操作更为灵活: 可以写回来推迟, 可以推迟写, 直到实际使用的值

但读到一元素时, 就会陷入困境: 在获得该数据之前, 你无法做任何事情

事实证明, 写操作并不是, 真的这个额外的存储并没有真正影响到我们

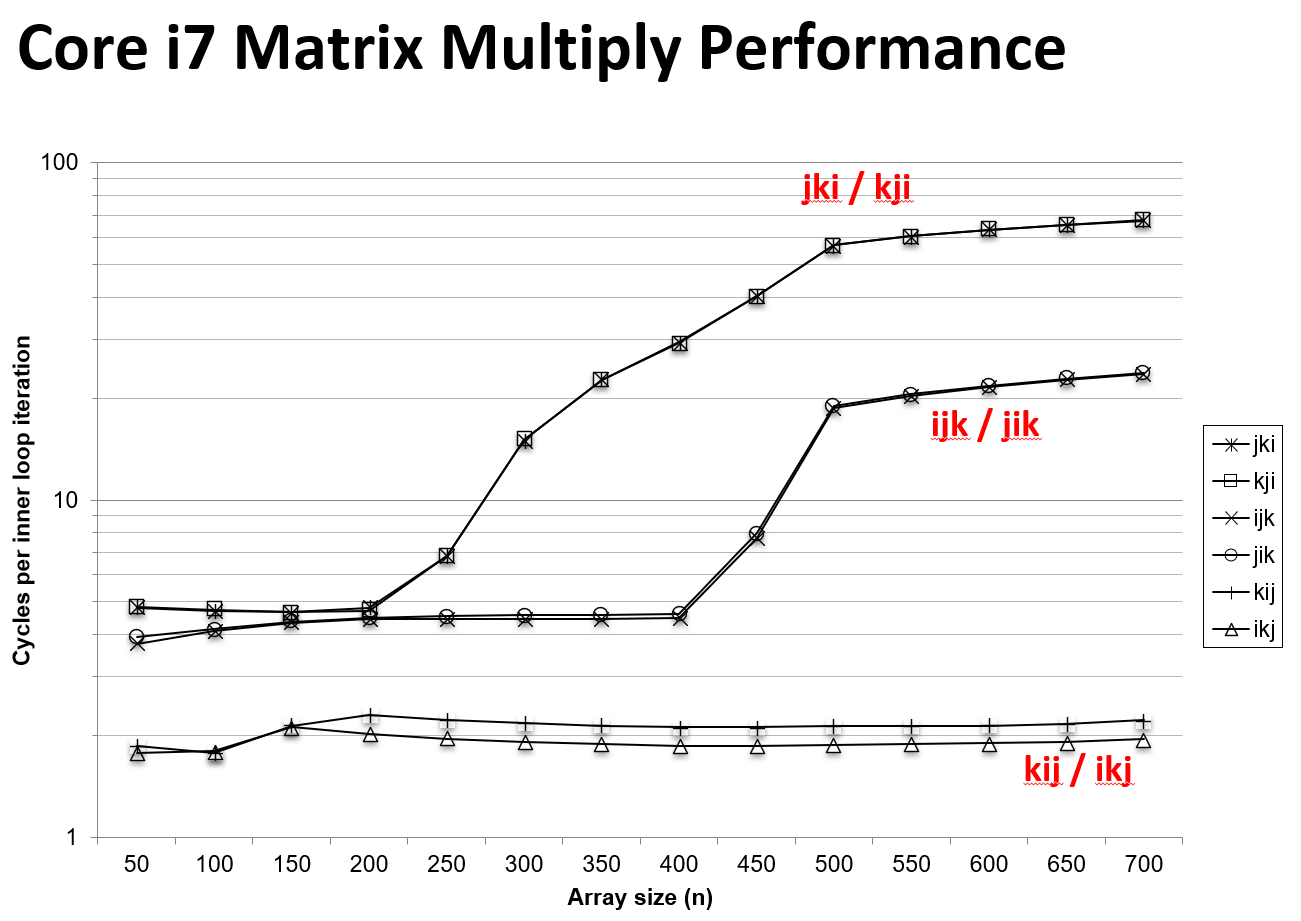

当在现代系统上测量这些时, 可以看到 k, i, j 具有最少的未命中数; 每次迭代有两次未命中的 j, k, i 是最差的; 这种 i, j, k 模式是中间体 1.2 的一种未命中, 这种情况介于两者之间

在这里绘制的是每个循环迭代的周期, 所以每次迭代都需要大约一个周期, 这非常好 这

---

利用分块

在矩阵乘法中, 做的是改善我们的空间局部性, 但并没有做任何改善时间局部性的事情: 要改善时间局部性, 必须使用称为阻塞的技术

这一点很重要, 因为你需要在缓存实验室中完成。但它也是一种非常通用的技术, 任何时候你需要, 任何时候你遇到时间局部问题

未做处理

我们不打算详细介绍这段代码, 但是我重写了矩阵乘法: 它运行时你知道一个二维矩阵, 可以把它想象成一个连续的字节数组

我在这里使用显式索引重写了这段代码来操作这个想象的连续一维数组

计算索引的方式是 行号 * 总列数 + 列号: 这样可以清晰地控制每一步跳跃了多少内存地址。

c = (double *) calloc(sizeof(double), n*n);

/* Multiply n x n matrices a and b  */
void mmm(double *a, double *b, double *c, int n) {
    int i, j, k;
    for (i = 0; i < n; i++)
      for (j = 0; j < n; j++)
        for (k = 0; k < n; k++)
           c[i*n + j] += a[i*n + k] * b[k*n + j];
}

假定: 矩阵元素都是双精度浮点数; 缓存块大小 = 8 个双精度浮点数; 缓存大小 C << n (远小于n)

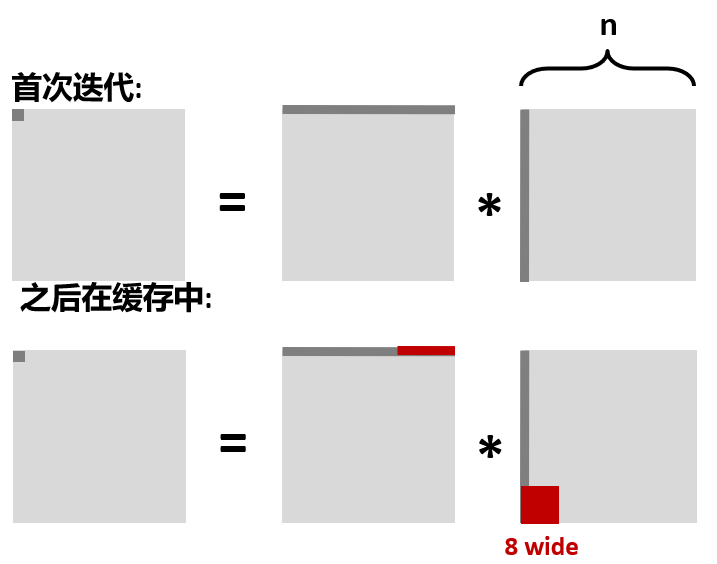

上面是一个原始的无阻塞矩阵相乘, 正在计算 c[0][0]: 通过采用第 0 行和第 0 列的内积来做到这一点

行访问 A 矩阵: 因为是顺序读, 将每八个引用丢失一个块, 未命中数是 n / 8

列访问 B 矩阵: 跳到下一行的同一个位置时，之前的缓存块早被替换。所以每读一个数，就是一次新的未命中。未命中数 = n

每计算 C 矩阵的一个点，总共未命中 (n / 8) + n = 9n / 8 次。矩阵 C 有 n ^ 2 个点 ，总共未命中 (9n / 8) * (n^2) = (9 / 8) * (n ^ 3) 次

但因为矩阵太大（行宽超过了缓存容量），等到想复用它时，它已经被新的数据挤走了。

这意味着 CPU 大部分时间都在等内存传数据，而不是在做加法和乘法。

---

处理后

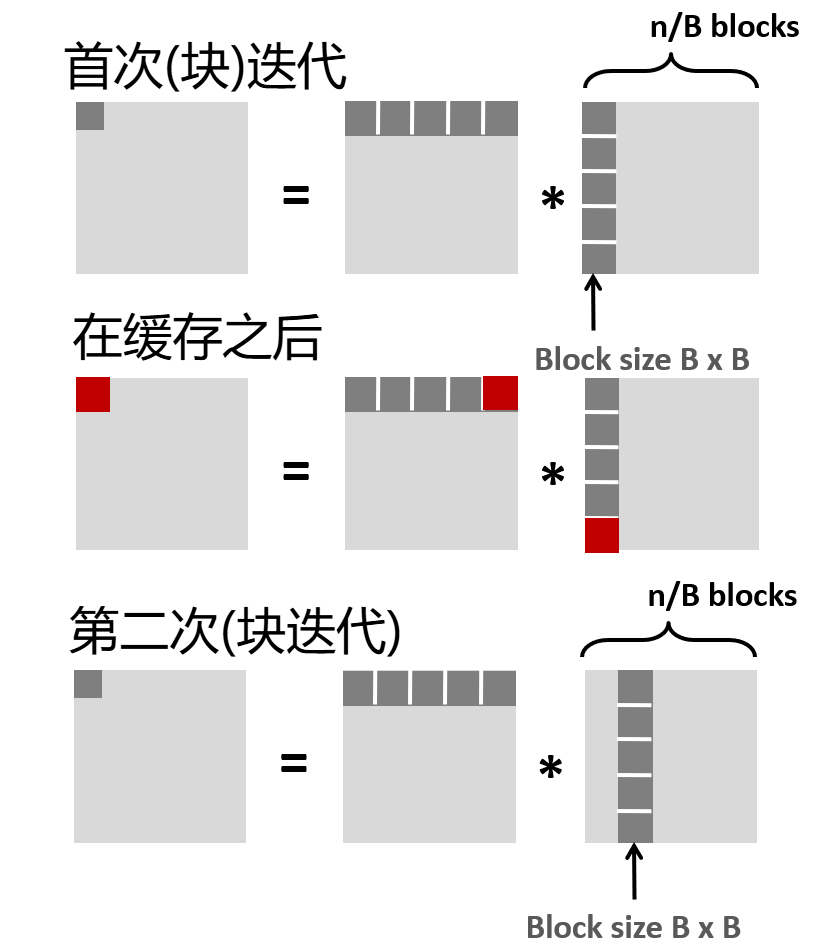

现在重写代码以使用阻塞: 以图形方式看待它会简单得多

现在不再是一个点一个点地去算 C，而是一组块、一组块地更新: 把整个大矩阵切成了无数个 B * B 的小方块。

以前算 C 是用 A 的一行乘以 B 的一列；现在是用 A 的一排子块乘以 B 的一列子块。

• 取 A 的第一个子块和 B 的第一个子块，做一次迷你矩阵乘法，把结果累加到 C 的对应子块里。
• 取 A 的第二个子块和 B 的第二个子块，再做一次迷你乘法，继续累加。
• 依此类推，直到把这一排和这一列的子块全部处理完。

c = (double *) calloc(sizeof(double), n*n);

/* Multiply n x n matrices a and b  */
void mmm(double *a, double *b, double *c, int n) {
    int i, j, k;
    for (i = 0; i < n; i+=B)
      for (j = 0; j < n; j+=B)
        for (k = 0; k < n; k+=B)
        /* B x B mini matrix multiplications */

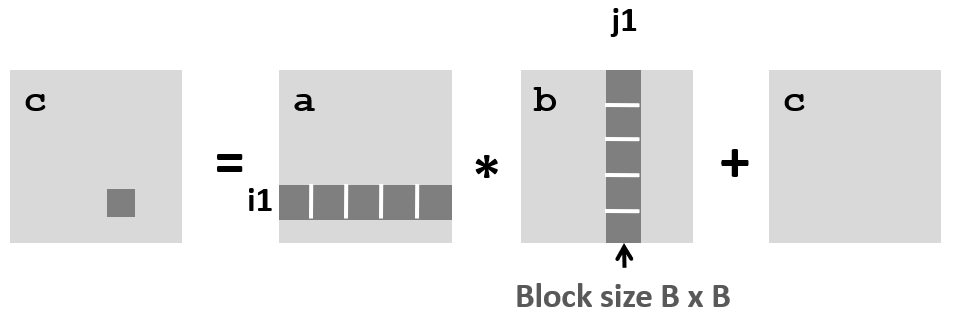

            for (i1 = i; i1 < i+B; i++)
                for (j1 = j; j1 < j+B; j++)
                    for (k1 = k; k1 < k+B; k++)
                  c[i1*n+j1] += a[i1*n + k1]*b[k1*n + j1];
}

本质上和原始的矩阵乘法逻辑是一样的，只不过把原子操作从单个数字（标量）换成了小矩阵（块）。

这么做的原因是这些 B * B 的小矩阵被设计得刚好能完全塞进缓存: 一旦搬进来，在这个迷你乘法做完之前，它们就一直待在里面，再也不会像之前那样被无情地挤出去了。

处理单个子块 (Sub-block) 的代价:

每个子块包含 b*b 个元素, 并且由于顺序读取，每个块加载需要 B*B 次未命中。

计算时涉及 A 的子块和 B 的子块，总代价为：2 * (B^2) / 8 = (B * B) / 4 次未命中

计算 C 的一个子块 (第一次大迭代): 为了完成 C 中一个 B 子块的更新: 需要遍历 A 的一排子块和 B 的一列子块。

这一排/列共有 n/B 个块。，总代价为：(n/B) * (B^2) / 4 = (n*B)/4 次未命中

整个矩阵的总代价: 结果矩阵 C 一共有 (n/B)^2 个子块, 总未命中数公式：((n/B)^2) * ((n*B)/4) = (n^3)/4B

通过分块技术，未命中次数从 $\frac{9}{8}n^3$ 降低到了 $\frac{1}{4B}n^3$。

指标	原始算法	分块算法	提升倍数
总未命中数	$\approx 1.125n^3$	$\frac{0.25}{B}n^3$	约 B 倍

分块技术通过减小工作集，强制让数据留在缓存中被多次复用。

只要 B 选取得当（使三个 B*B 的块能放入缓存），内存访问频率就会大幅下降。

---

分块缓存总结

不分块: (9/8) * (n^3)。分块: 1/(4B) * (n^3)

矩阵乘法具有固有的时间局部性：输入数据: 3n^2, 计算 2n^3, 每个数组元素被使用 O(n) 次

在第一个没有阻塞的情况下, 虽然未命中的数量是渐近相同的, 但是有这个很好的, 恒定因素的这个巨大差异, 所以没有阻止它是 9/8, 为了阻止它的 1/4b 我们现在我们可以把它降低

不分块（9/8）系数是 1.125; 分块（1/4B）系数变成了 1 / 4B。

通过增加块(B)大小给了一些控制: 如果方格 B=32，那么常数项就变成了 1 / 128 ~= 0.0078

但无法让块太大, 因为需要适合三个块: 建议最大可能的块大小 B: 需要限制 3 * B * B < C
